Agachamento do trilho; Mecanismo de formação; Camada de corrosão branca (WEL); Retificação graduada; Prevenção e controle
O afundamento do trilho é um defeito superficial de alto risco em sistemas ferroviários. Sua essência reside na transformação microestrutural irreversível do metal da superfície do trilho, causada pelo deslizamento severo entre a roda e o trilho. Se não for tratado prontamente, pode evoluir rapidamente para lascamento ou mesmo ruptura do trilho, representando uma séria ameaça à segurança operacional. Este artigo, baseado em uma revisão especializada, detalha sistematicamente seus mecanismos de formação, características de identificação e procedimentos padronizados de mitigação.
Mecanismos de formação: duas vias principais
O agachamento sobre trilhos surge principalmente de dois mecanismos físicos:
● Mecanismo de Transformação de Fase Térmica : Durante a partida da locomotiva ou frenagem de emergência, o atrito intenso entre a roda e o trilho gera altas temperaturas instantâneas, aquecendo o metal da superfície do trilho até sua temperatura de austenitização. O resfriamento rápido ao ar forma então uma camada martensítica quebradiça de corrosão branca (WEL, na sigla em inglês) com dureza de 700–1200 HV. Essa camada dura e quebradiça é propensa a rachaduras e lascamento sob cargas das rodas, sendo a principal causa da rápida propagação do afundamento do trilho.
● Mecanismo de Deformação Plástica por Cisalhamento : Durante a tração e a frenagem, a tensão de cisalhamento acumulada ciclicamente causa deformação plástica na superfície do trilho. Quando a deformação residual excede a ductilidade máxima do trilho perlítico, microfissuras se iniciam e se propagam, formando pontos de inflexão. A dureza ao redor desses pontos de inflexão aumenta, mas não atinge o nível martensítico.
Independentemente do mecanismo, a presença de uma Camada de Ataque Branco (WEL, na sigla em inglês) é uma característica metalúrgica fundamental para identificar o afundamento dos trilhos.
Classificação e características típicas
De acordo com sua origem, os agachamentos são classificados em dois tipos distintos:
● Afundamento inicial : Causado pela marcha lenta das rodas durante a partida de locomotivas ou unidades múltiplas elétricas. Aparece como depressões elípticas aos pares nas superfícies superiores dos trilhos esquerdo e direito, frequentemente com mais de 0,5 mm de profundidade, com espaçamento correspondente à distância entre eixos do veículo.
● Afundamento da roda durante a frenagem : Causado pelo deslizamento da roda durante a frenagem do trem. Manifesta-se como riscos contínuos em forma de faixa ou lascamento localizado na superfície do trilho, sendo a camada danificada a WEL martensítica de alta dureza.

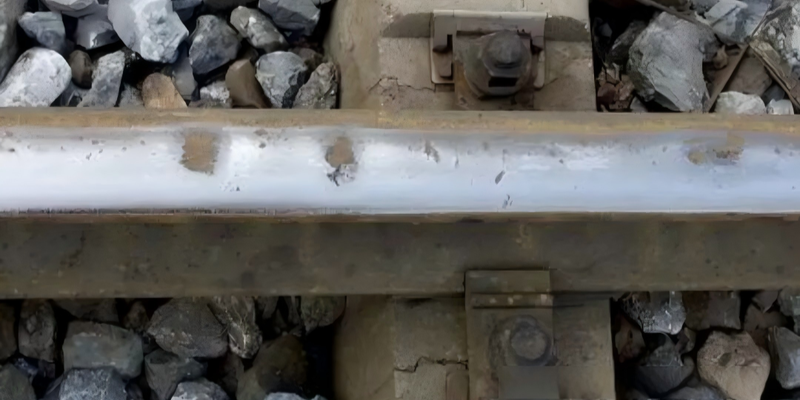

Aparência típica da posição inicial de agachamento

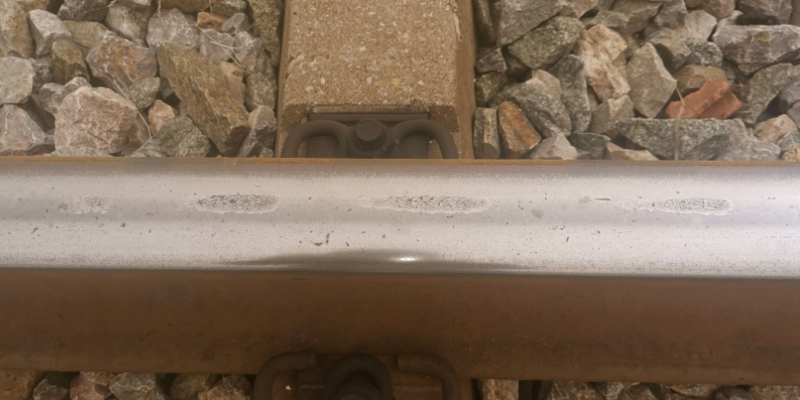

Aparência típica da posição de agachamento durante a frenagem
Evolução em três estágios e perigos
Os agachamentos evoluem através de três estágios distintos, da iniciação à falha muscular:
● 1. Estágio inicial : Uma depressão escura aparece na superfície do trilho; microfissuras são invisíveis a olho nu.
● 2. Estágio de Desenvolvimento : As fissuras propagam-se para dentro num ângulo de 20°–25°, formando fissuras primárias e secundárias em direções opostas.
● 3. Estágio de Formação : Uma fissura visível em forma de V aparece na superfície do trilho, apresentando um formato de lóbulo duplo, com as fissuras se propagando em direção à alma do trilho. O trilho deve ser substituído imediatamente se a profundidade exceder 10 mm.

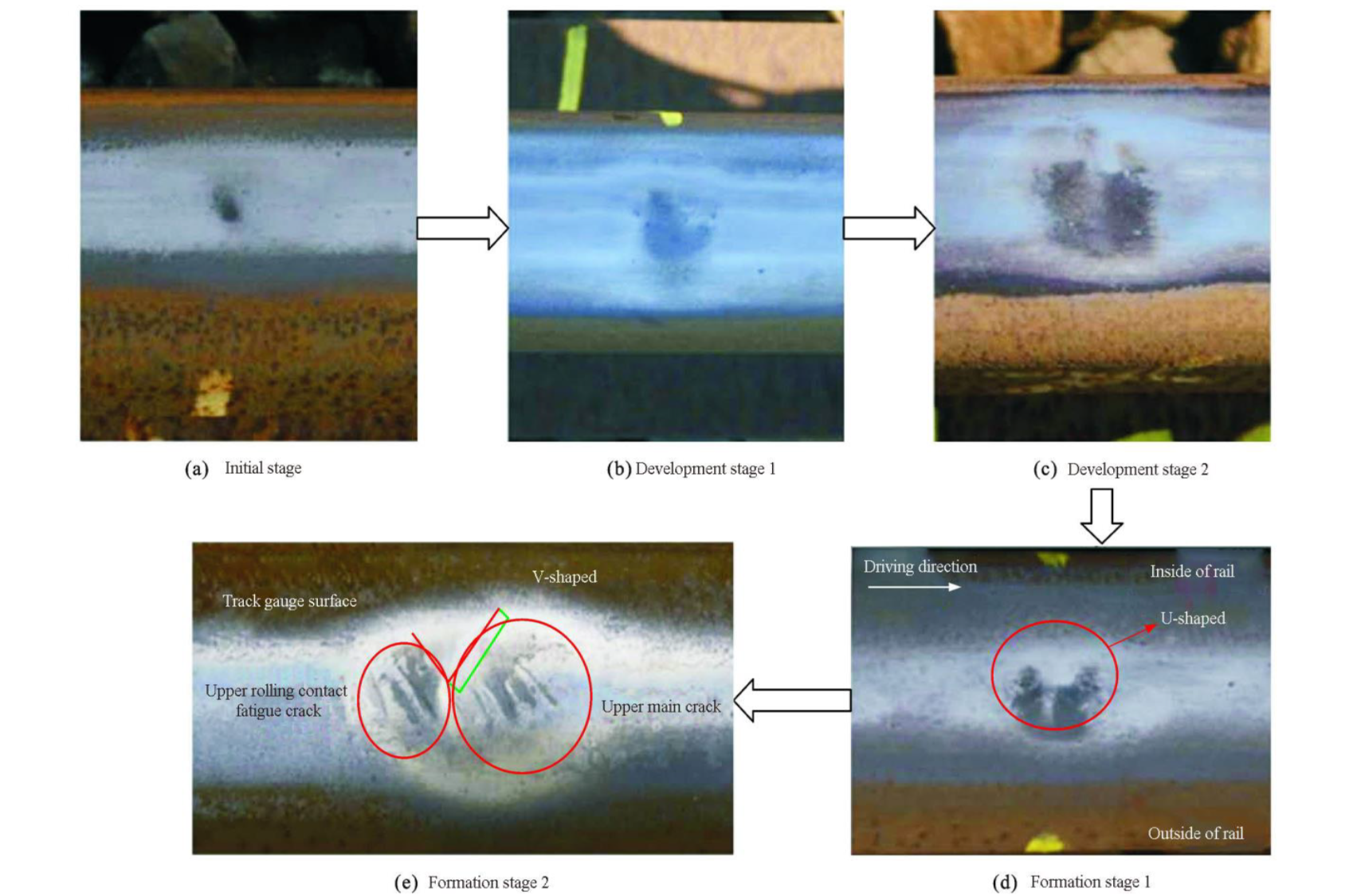

Características dos diferentes estágios do agachamento em trilhos
Seus riscos residem na sua evolução para uma zona de concentração de tensões, acelerando a fadiga por contato de rolamento, induzindo fissuras transversais que podem causar diretamente a quebra dos trilhos e aumentando significativamente os custos de manutenção ao longo da vida útil.
Padrões precisos de inspeção e classificação de trilhos

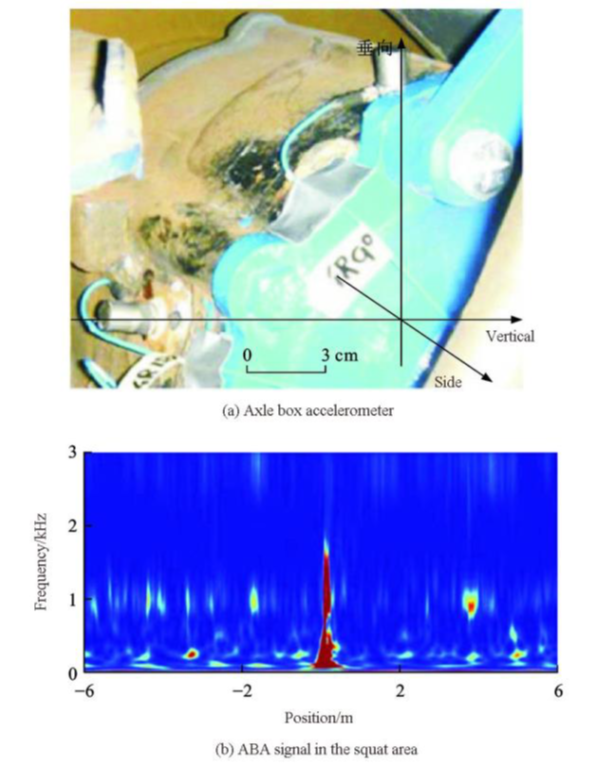

Princípio da ABA
Métodos de detecção de campo
● Avaliação de dureza : O durômetro portátil >550HB confirma a presença de material achatado (característica martensítica WEL).
● Medição de profundidade : Meça a profundidade com um medidor de profundidade (profundidade real > valor medido).
● Medição de perfil : Detecte alterações de perfil com um medidor de perfil de trilho.
● Detecção de Falhas Padrão : Uso combinado de régua de 1 m, ultrassom e inspeção por partículas magnéticas.
● Inspeção eficiente: A aceleração da caixa do eixo (ABA) apresenta bom desempenho em casos de agachamento moderado e severo; a inspeção por correntes parasitas é mais sensível a agachamentos iniciais e ao WEL (Limite de Carga de Trabalho).
Padrões de classificação de danos
De acordo com normas como a TB/T 3276, os danos são classificados por tipo de linha.
● Danos leves: Linhas de alta velocidade (>120 km/h): 0,5–1,0 mm; Linhas convencionais: 1–2 mm. Marque, monitore e verifique novamente regularmente.
● Danos graves: Linhas de alta velocidade: ≥1 mm; Linhas convencionais: ≥2 mm. Substituir ou reparar em até 24 horas. Danos leves em túneis/pontes são tratados como danos graves.
Estratégias padronizadas de moagem e prevenção
A mitigação segue especificações rigorosas de moagem graduada:
● <0,5 mm : Retificação uniforme; perfilamento manual combinado com máquinas de grande porte.
● 0,5–1 mm : Retificação/fresagem simultânea nos trilhos esquerdo e direito.
● ≥1mm : Substitua o trilho imediatamente ou realize fresagem síncrona.
Os critérios de aceitação pós-retificação incluem: diferença de dureza ≤50 HB, diferença de profundidade do perfil ≤1 mm e comprimento de retificação unilateral ≥5000 vezes a profundidade de retificação.
A prevenção fundamental reside no controle da fonte : otimizar as estratégias de tração/frenagem do trem para reduzir a marcha lenta e o deslizamento das rodas; aumentar a frequência de detecção de falhas em trechos de alto risco, como curvas de raio pequeno e declives acentuados e longos; e implementar retificação preventiva para suprimir a formação de WEL (linha de desgaste das rodas).
Este sistema de gestão em circuito fechado, que inclui "identificação precisa, classificação científica, tratamento padronizado e prevenção na origem", controla eficazmente os riscos de afundamento de trilhos e garante operações ferroviárias seguras e eficientes.
