O Jogo Roda-Trilho com Precisão Milimétrica: Restauração de Perfil para Vibração Anômala em Trens de Alta Velocidade
Decodificando o fenômeno: rastreando a dinâmica de "agitação" a "caçada"
Em operações ferroviárias de alta velocidade, qualquer tremor, por menor que seja, sentido pelos passageiros é um sinal do sistema roda-trilho. Essas vibrações anômalas se dividem em duas categorias principais, ambas originadas em mudanças sutis na geometria de contato roda-trilho:
1. Vibração de alta frequência e alarmes do truque: Quando o ponto de contato entre a roda e o trilho se torna muito concentrado, levando a uma conicidade equivalente excessiva, o truque fica altamente suscetível a oscilações laterais violentas em altas velocidades — um fenômeno conhecido como "movimento de oscilação lateral". Se a frequência desse movimento ressoar com um modo elástico de baixa ordem da carroceria, resultará em vibração perceptível. Se a energia vibracional atuar diretamente na estrutura do truque e sua amplitude de aceleração exceder o limite de alarme do sensor, o sistema de controle do trem acionará um alarme, podendo forçar uma desaceleração ou parada, interrompendo severamente as operações.
2. Oscilação de baixa frequência e conforto reduzido: Por outro lado, se a geometria de contato roda-trilho resultar em conicidade equivalente insuficiente, a capacidade de direção do trem fica comprometida. Nesse estado, a frequência de oscilação do truque pode coincidir com uma das frequências naturais da carroceria, induzindo uma oscilação de baixa frequência. Embora isso normalmente não acione um alarme de segurança, o balanço persistente degrada significativamente o conforto dos passageiros.
A essência desses problemas reside na deformação plástica e no desgaste (como o arredondamento do raio de curvatura ou o alargamento da cabeça) que os trilhos sofrem durante o serviço prolongado devido às cargas repetidas das rodas e ao atrito. Essa "degradação do perfil" altera a distribuição dos pontos de contato roda-trilho, levando a flutuações anormais na conicidade equivalente.
Diagnóstico de Precisão: Avaliação da Condição de Rodas e Trilhos Baseada em Dados
A solução para problemas de vibração causados pela degradação do perfil começa com um "diagnóstico" preciso. Este não se baseia em percepções subjetivas, mas segue um processo rigoroso e orientado por dados:
● Análise do Espectro de Vibração: Os sistemas de monitoramento a bordo capturam dados de aceleração durante eventos de vibração anômala. A análise da Transformada Rápida de Fourier é então usada para identificar os componentes de frequência dominantes. Diferentes modos de vibração possuem faixas de frequência características, que servem como o primeiro passo para identificar a natureza do problema.
● Medição do Perfil Roda-Trilho: Instrumentos de medição de perfil de trilho sem contato de alta precisão são usados para amostrar densamente as seções transversais dos trilhos em trechos suspeitos. Esses dispositivos podem reproduzir o contorno real do trilho com precisão em nível micrométrico e sobrepô-lo ao perfil padrão para apresentar visualmente a localização e a extensão do desgaste.
● Cálculo da Conicidade Equivalente e Verificação de Correspondência: Com base nos dados medidos da banda de rodagem da roda e do perfil do trilho, algoritmos de geometria de contato roda-trilho são usados para calcular a curva de conicidade equivalente real para a seção em diferentes deslocamentos laterais. Ao comparar essa curva com o valor alvo do projeto, os engenheiros podem localizar com precisão o ponto crítico do problema de vibração.
Núcleo do Processo: A Arte "Subtrativa" da Retificação de Perfil Alvo
Após o diagnóstico vem o "tratamento". A retificação de perfis de trilhos é um processo de fabricação de precisão voltado para a "restauração" e "otimização", cujo princípio fundamental reside no "projeto do perfil desejado" e na "remoção precisa de material".
1. Projeto de Perfil Alvo Personalizado: Os engenheiros não se limitam a retificar o trilho de volta ao seu estado original de fabricação. Em vez disso, eles projetam um "perfil alvo ideal" com base nos tipos de veículos, volume de tráfego, raios de curvatura e características de desgaste medidas na linha. Este novo perfil visa:
● Eliminar defeitos: Remover completamente defeitos superficiais como ondulações, rachaduras na cabeça e descascamento.
● Otimizar o contato: Centralize a área de contato entre a roda e o trilho e assegure uma largura adequada, controlando a conicidade equivalente dentro de uma faixa ideal para suprimir movimentos de oscilação.
● Prolongar a vida útil: Melhorar a distribuição da tensão entre a roda e o trilho e reduzir as taxas de desgaste futuras.

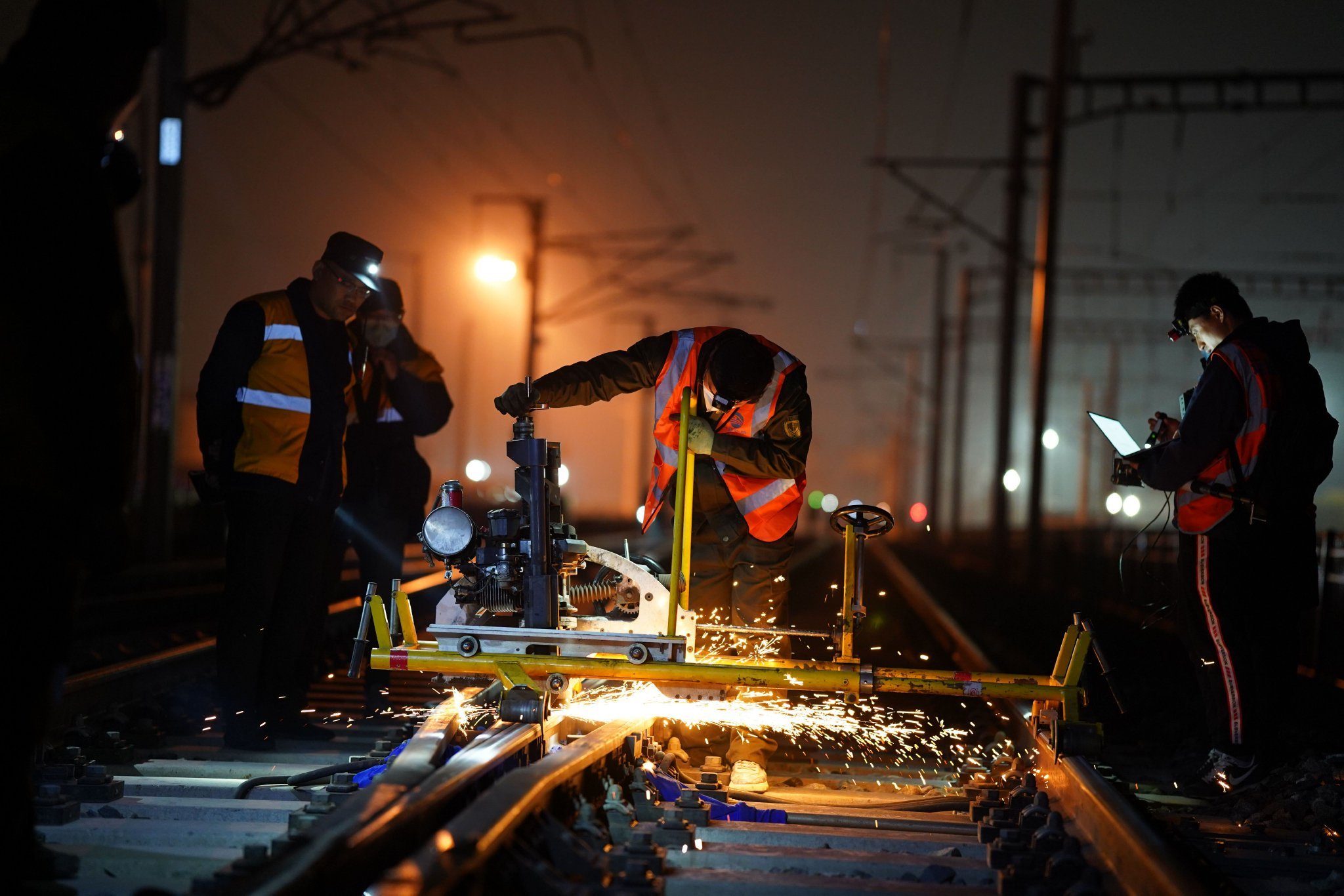

2. Execução de Retificação de Alta Precisão: As modernas máquinas de retificação de trilhos são as ferramentas que tornam esse processo possível. Os operadores inserem os parâmetros do perfil desejado no sistema de controle computadorizado da máquina. Durante a operação, dezenas de motores de retificação independentes acionam pedras abrasivas para cortar o trilho em ângulos, pressões e passes predefinidos. Todo o processo se assemelha à obra de um mestre escultor, que remove com precisão milímetros de metal em meio a uma chuva de faíscas, aproximando o perfil final do trilho infinitamente do perfil desejado.
Remodelagem de valor: da restauração da qualidade de condução à otimização do custo do ciclo de vida.
O valor de uma restauração de perfil bem-sucedida vai muito além de uma simples tarefa de manutenção:
● Efeito imediato: O resultado mais direto é o desaparecimento das vibrações anômalas. O trem retorna à sua suavidade e silêncio anteriores, garantindo o conforto dos passageiros e eliminando o risco de atrasos causados por alarmes de vibração.
● Benefícios a longo prazo: A relação de contato otimizada entre roda e trilho reduz significativamente as forças dinâmicas entre a roda e o trilho. Isso não apenas diminui o desgaste de ambos os componentes, mas também reduz os danos por fadiga em elementos da via (como fixadores e dormentes), prolongando assim a vida útil de toda a estrutura da via.
● Eficiência Econômica: Embora as operações de retificação exijam investimento, em comparação com a substituição acelerada de componentes, o aumento do consumo de energia e os potenciais riscos de segurança causados pela vibração, a retificação de perfis preventiva e corretiva é uma estratégia de manutenção altamente rentável.
Em resumo, a restauração de perfis para vibrações anômalas em trens é uma disciplina abrangente que integra dinâmica veicular, tribologia, metrologia de precisão e usinagem CNC. Ela incorpora a profunda mudança na manutenção ferroviária moderna, da "reparação corretiva" para a "manutenção baseada na condição" e a "manutenção preditiva", representando uma tecnologia fundamental para garantir a operação contínua, segura, suave e eficiente das ferrovias de alta velocidade.
Leitura complementar e interação
Para uma compreensão mais aprofundada das normas técnicas relevantes, consulte documentos oficiais do setor, como as "Regras de Manutenção para Vias sem Lastro de Ferrovias de Alta Velocidade" e a T/CCTAS 179-2024 "Especificação para Aceitação de Retificação de Perfil de Trilho". Essas publicações fornecem orientações detalhadas para o projeto, execução e aceitação da retificação de trilhos.
Você já reparou nas cenas de manutenção dos trilhos enquanto viajava em um trem de alta velocidade? Quais são suas opiniões ou perguntas sobre essa análise técnica da interação roda-trilho? Seus comentários e discussões são bem-vindos! Se você achou este artigo útil, curta, salve e compartilhe com outros entusiastas e profissionais do ramo ferroviário.
